Какой дымоход выбрать для газового котла: требования к конструкции и виды

Не все осознают важность выбора конструкции и материала для дымохода на этапе проектирования отопительной системы. Между тем неверное решение может привести к отказу работы котла и даже пожару или задымлению помещений. Сегодня мы поговорим о том, какие бывают виды дымоходов для котлов, как выбрать подходящий и в чем отличие труб их разных материалов.

Устройство дымохода для газовых котлов

Использование газа в качестве топлива для отопительной системы многие считают самым экономичным решением. Мы не будем выяснять, оправдано ли это мнение, скажем лишь, что для большей эффективности и главное — безопасности системы все ее части должны быть правильно подобраны и установлены.

Начинать выбор следует с самого котла: от его типа зависит и вид дымохода. Можно выделить две основных разновидности газовых котлов:

  • закрытого типа, или турбированные. Для этого вида газовых котлов применяют дымоходы коаксиального типа, представляющие собой короткую двойную трубу. Воздух, необходимый для поддержания горения, поступает в топку снаружи, благодаря особому устройству коаксиальной трубы. Она имеет два контура: через один в котел попадает кислород, через другой — происходит выброс продуктов горения. Мы не будем подробно рассматривать этот, пока довольно редкий, тип дымоходов.
  • с открытой горелкой классические устройства, в которых процесс горения поддерживается кислородом внутри помещения. Выброс дыма происходит через так называемые атмосферные дымоходы. Они имеют ряд подвидов, которые мы рассмотрим в данной статье.

Атмосферный дымоход представляет собой длинную трубу, проложенную от котла и выходящую на крышу дома. Труба составлена из отдельных модулей: обычных прямых, изогнутых («колена» есть не у всех видов дымоходов), тройников. Кроме того, для нормальной работы конструкции нужна регулировка воздуха (шибер), дефлектор (зонт, «колпак»), а также отводчик для конденсата.

Систему размещают, как правило, одним из трех способов:

  • Внутри дома в местах общего пользования. Основное достоинство — труба не требует утепления, пока в доме поддерживается плюсовая температура. Кроме того, нагретый дымоход дополнительно отдает тепло в помещение. Минусы — повышен риск пожара, труба может не вписаться в интерьер, монтаж дымохода усложнен.
  • Внутри стены. Главный плюс — труба незаметна. Такое размещение возможно не для всех типов дымоходов, и во многих случаях — только на стадии строительства дома. Этот вариант сильно усложняет ремонт и замену частей конструкции.
  • Снаружи дома. При таком размещении дымоход не занимает место в доме, снижен риск пожаров и утечки вредных веществ в жилое помещение. Срок службы труб может быть ниже, чем при внутреннем размещении, за счет агрессивного воздействия окружающей среды.

Требования к дымоходам

Система вывода дыма, несмотря на кажущуюся простоту конструкции, может нести потенциальную опасность для владельцев, их соседей и окружающей среды. Чтобы этого не произошло, государство регламентировало правила по устройству дымоходов. Требования установлены в целом перечне актов:

  • СП 41-108-2004 «Поквартирное теплоснабжение жилых зданий с теплогенераторами на газовом топливе»;
  • СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование воздуха»;
  • СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности»;
  • и др.

В частности, на данный момент законодательно установлены следующие ключевые требования к конструкции дымохода:

  • его длина и диаметр должны соответствовать рекомендациям производителя котла;
  • труба должна иметь вертикальное расположение, допустимо устройство двух поворотов с углом не более 30 градусов;
  • выступ над крышей — не менее 50 см над плоской или столько же — над коньком или парапетом в тех случаях, если от трубы до конька менее полутора метров. При расстоянии между трубой и коньком 1,5–3 метра, допустимо расположить трубу на уровне конька. Если до парапета крыши свыше трех метров, следует мысленно провести от него прямую под углом в десять градусов. Труба должна быть не ниже этой линии;
  • если рядом с домом расположены более высокие строения — трубу следует устраивать выше их кровли;
  • те места, где труба проходит через крышу, стены и перекрытия, необходимо дополнительно изолировать негорючими материалами;
  • трубу необходимо защищать от атмосферных осадков с помощью насадок: дефлекторов, зонтов и т.п.;
  • нельзя прокладывать дымоход через жилые помещения.

Без соблюдения данных норм хозяевам дома могут попросту отказать в подключении газового котла.

Какие бывают дымоходы для котлов с атмосферной горелкой: плюсы и минусы решений

На рынке представлено несколько основных типов конструкций. Каждый из рассматриваемых дымоходов при правильном проектировании и монтаже способен справиться со своей основной задачей: обеспечить тягу, свести к минимуму образование конденсата и отложений из сажи. Тем не менее каждая система имеет плюсы и минусы.

Кирпичный

Нужно сказать, что классический кирпичный дымоход, каким его делали наши предки — это устаревшая конструкция. Прямоугольное сечение снижает тягу, также на нее негативно влияют шероховатости материала, на котором скапливается сажа. Кроме того, кирпич легко впитывает продукты горения, из-за чего разрушается изнутри и служит недолго. В современном строительстве, как правило, кирпич — не более чем «оболочка» для металлической или керамической трубы. Мы поговорим именно об этом, «правильном», типе кирпичных дымоходов для газовых котлов.

Достоинства:

  • эстетичный внешний вид. В общем-то, это — основная причина выбора таких дымоходов. Обычно их обустраивают в доме или бане из кирпича либо обложенных кирпичом. Трубы в этом случае гармонично вписываются в экстерьер постройки;
  • надежность. При качественной укладке кирпичная «оболочка» способна простоять десятки лет без деформации;
  • пожаробезопасность. Поскольку кирпич — материал негорючий, обкладка им трубы снижает риск возгорания, а также выделения вредных веществ в помещение;
  • можно установить как внутри помещения, так и за его пределами. Во втором случае может потребоваться дополнительное утепление.

Недостатки:

  • устраивать такой дымоход необходимо еще на стадии строительства дома. Если жилище уже полностью готово, оборудовать котел кирпичным дымоходом крайне сложно;
  • процесс укладки занимает как минимум несколько дней;
  • данное решение дороже прочих. Помимо покупки и монтажа труб, придется оплатить кирпич и его укладку;
  • большой вес. Из-за тяжести материала дымоход подходит не для всех типов домов. Например, «каркасник» попросту не рассчитан на подобные нагрузки. Часто для дымохода необходим отдельный фундамент;
  • строго вертикальный монтаж в большинстве случаев;
  • конструкцию нельзя «спрятать» в стене.
Это важно
В качестве утеплителя для дымоходов обычно применяют базальтовую вату или стекловату. Первая — дороже, однако огнестойкость ее выше, а процесс укладки чуть проще. Утеплитель обязательно нужно защитить от атмосферных осадков — иначе он быстро потеряет свои свойства. «Кожух» из кирпича вокруг дымохода сам по себе является утеплителем, однако при его устройстве необходимо избегать зазоров. Для большей герметичности между кирпичом и трубой можно проложить ту же минеральную вату.

Керамический

Такой дымоход собирают из отдельных цилиндрических элементов, герметично соединенных между собой. Трубы имеют специальное абсолютно гладкое покрытие, препятствующее впитыванию керамикой вредных веществ.

Плюсы:

  • долгий срок службы. По заверениям производителей, конструкция способна выполнять свои функции в течение 30 лет;
  • можно установить внутри дома или на улице.

Минусы:

  • цена выше, чем у металлических систем;
  • большое количество стыков на погонный метр, что увеличивает потенциальные риски утечки вредных веществ;
  • требует квалифицированного монтажа;
  • возможно лишь строго вертикальное размещение дымохода;
  • за редким исключением не подходит для монтажа внутри стены;
  • большой вес. Зачастую данный вариант дымохода требует отдельного фундамента и, как кирпичный, подходит не для любого типа дома;
  • при размещении на улице требуется теплоизоляция.

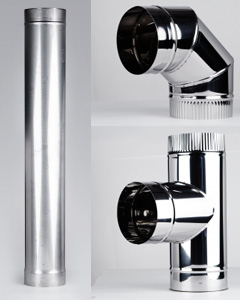

Дымоход из одностенных труб из нержавеющей или оцинкованной стали

Конструкция из металлических труб — один из самых простых вариантов.

Достоинства:

  • самая низкая цена из рассматриваемых нами конструкций;
  • возможно расположение частей дымохода вертикально, горизонтально и под углом;
  • труба занимает минимум места;
  • можно встроить в стену дома при соответствующей изоляции;
  • минимальный вес конструкции — дымоход не требователен к типу строения, не нуждается в усилении фундамента;
  • легкий и быстрый монтаж, возможна самостоятельная установка.

Недостатки:

  • при наружном монтаже нуждается в дополнительном утеплении;
  • в среднем служит меньше, чем керамический аналог.

Сэндвич-дымоход для котла

Представляет собой «пирог» из двух металлических труб, между которыми проложен слой утеплителя.

Достоинства:

  • не требует дополнительного утепления при наружном размещении;
  • легкая конструкция, которую можно монтировать практически к любому типу дома и стен;
  • не требует отдельного фундамента;
  • сжатые сроки установки — 1–2 дня;
  • возможно размещение в стене дома;
  • большой выбор формы колен позволяет огибать препятствия при установке дымохода;
  • при наличии навыков можно монтировать самостоятельно.

Недостатки:

  • стоимость выше, чем у одностенных металлических конструкций;
  • заявленный срок службы ниже, чем у керамических изделий

Советы по выбору

Можно заметить, что для дымоходов не существует единственно верного варианта конструкции: каждая имеет особенности и области применения. Решение о покупке лучше принимать, исходя из совокупности факторов.

Пожалуй, самым универсальным вариантом из рассматриваемых можно считать сэндвич-дымоход. Он подойдет как для дачи, так и для дома с постоянным проживанием. Неважно, из дерева это строение, из СИП-панелей, или, например, из пеноблоков, имеет ли оно монолитный фундамент или простой блочный.

Поговорим о простом дачном доме, куда хозяева наведываются лишь в теплое время года. Отапливаться помещение будет редко, больших затрат на дымоход не предполагается. В этом случае можно ограничиться самым простым вариантом — однослойной металлической трубой.

Если внешний вид металлических конструкций категорически не устраивает владельца дома, а в установку дымохода он готов вложить солидные средства — можно подумать о керамике или кирпичной «оболочке» для труб. Если, конечно, фундамент здания способен выдержать нагрузку в сотни килограмм.


Итак, качественный дымоход можно сконструировать из металлических или керамических труб, при желании — выполнить облицовку кирпичом. Однако работа системы дымоудаления зависит не только от вида, но и от качества материалов, грамотного проектирования и монтажа.
